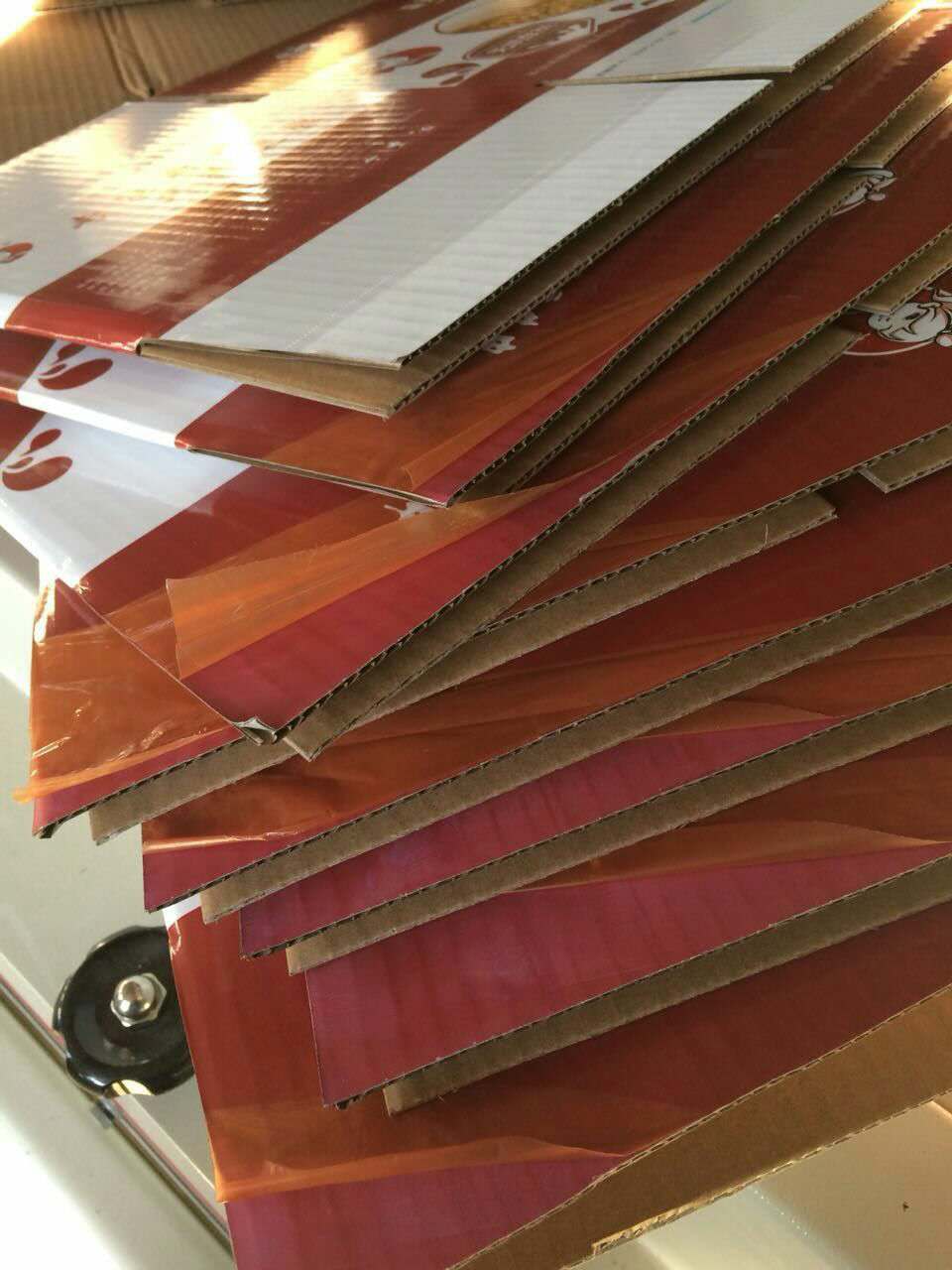

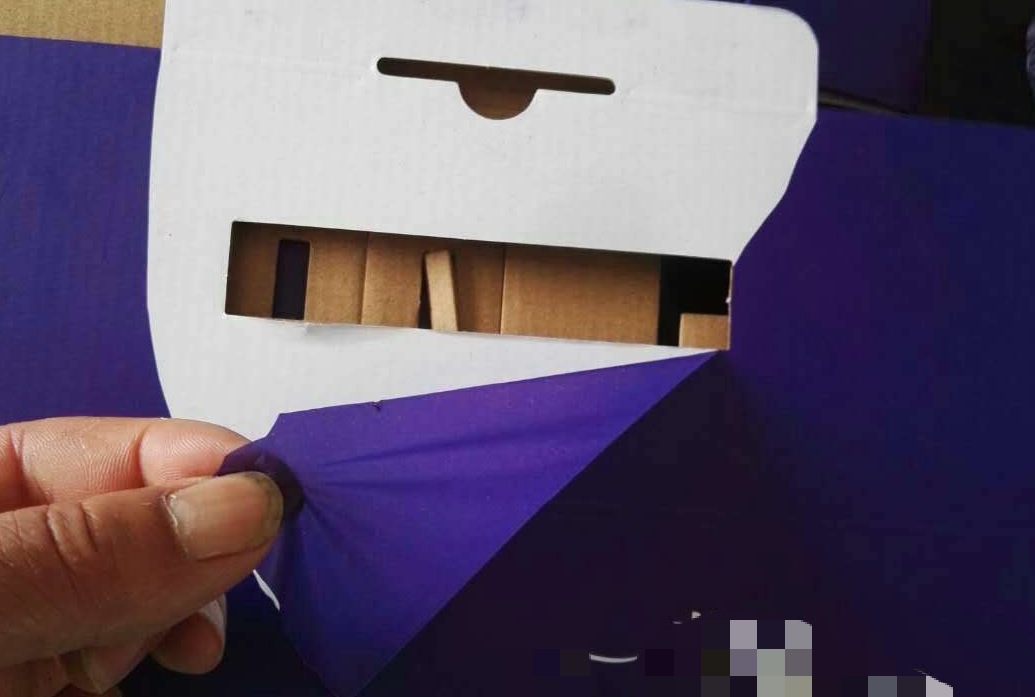

近期工程师处理了一起覆膜脱膜问题，在排除了常见的油墨、膜电晕值、烘道温度、压力及胶水固含量等因素后，发现又是一起纸张本身质量问题导致的覆膜起皮脱膜。

覆膜的承印材料纸张多为胶版纸、卡板纸、铜版纸，不同的纸张覆膜后会有不同的质量效果。纸张应选择平滑度高、紧度大、不掉毛、不掉粉的纸张，这样才能保证纸张均匀地吸附粘合剂，提高粘结强度。

如果纸张平滑度小，紧度小，其纸张结构粗糙松散，在印刷的过程当中吸收了过量油性物质，使油墨中的颜料成份浮在纸的表面，不能牢固的被吸附，在覆膜时粘合剂在印刷品纸面和塑料薄膜之间，不能够均匀地渗透、均匀地干燥，极易造成覆膜产品脱胶起泡等故障。

为适应多色高速印刷，胶印中常采用喷粉工艺来解决背面蹭脏。喷粉大都是淀粉及天然的悬浮型物质组成，喷粉的防粘作用主要是在油墨层表面形成一层垫子，从而减少粘连。若印刷过程中喷粉过多，这些颗粒浮在印刷品表面，覆膜时胶水不是与墨层粘合，而是与这层喷粉粘合，从而造成假粘现象，严重影响覆膜质量。因此，若印后产品需进行覆膜加工，则印刷时应尽量控制喷粉用量。

切莫贪图一点小便宜，进购劣质纸张。普通纸张由植物纤维、填料、胶料、染料等组成。某些廉价纸张通过降低纤维比重，增加填料来达到纸张克重。厚实的填粉改变了纸张的表面特性，使纸张纤维毛细孔封闭，无法很好的吸收油墨，最终导致大量产品起皮脱膜等故障，得不偿失。
